MOBILES SCHMIERGERÄT 30UCP 380 V

Detaillierte Produktbeschreibung

VERWENDEN
Der mobile Schmierstoffgeber UCP wird zur schnellen und zuverlässigen Schmierung von Lagern, Bolzen und anderen Schmierstellen von stationären Maschinen und Anlagen, Produktionslinien usw. eingesetzt, der mobile Schmierstoffgeber UCP wird in einer Ausführung mit einem Schmierstoffbehälter von 12 und 30 Litern geliefert, mit einer Nennfördermenge von 50 cm3/min. Die Elektromotoren werden standardmäßig für 230/400 V geliefert, andere Spannungen sind mit dem Lieferanten abzustimmen.

BESCHREIBUNG

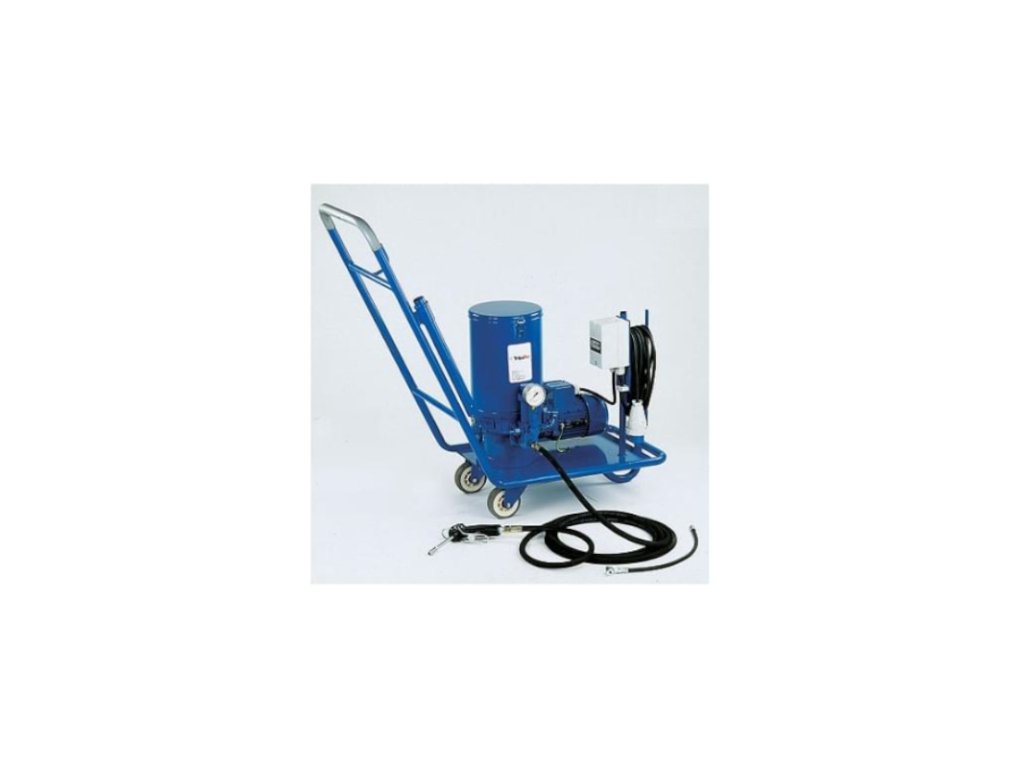

Der Schmierstoffgeber ist auf dem Fahrgestellrahmen montiert. Er besteht aus einem Gehäuse mit zwei über Schneckengetriebe angetriebenen Pumpenaggregaten, einem Behälter mit einem Abstreifer aus Stahlblech und einem Elektromotor, der über einen Flansch an der Seite des Gehäuses befestigt ist. Auf dem Gehäuse ist ein Überdruckventil montiert. Am Auslass des Schmierstoffgebers sind ein Manometer mit Dämpfer und ein Hochdruckschlauch (standardmäßig 5 m lang) mit einer Fettpresse angeschlossen. Der Schmierstoffgeber ist mit einem elektrischen Schalter, einem Schutzschalter und einem Kabel mit Gabel ausgestattet.

FEATURES
Nach dem Anschluss an das Stromnetz und dem Einschalten des Schalters läuft der Elektromotor an. Seine Drehbewegung wird über ein Schneckengetriebe auf die Exzenterwelle übertragen. Die Drehbewegung der Welle wird in eine geradlinige Bewegung der Kolben der Pumpeinheiten umgewandelt. Das Zurückziehen des Kolbens in Richtung des Gehäuses führt zum Ansaugen und das Ausfahren zum Ausstoßen des Schmiermittels. Ein Druckbegrenzungsventil dient zur Einstellung des Drucks. Der Arbeitsdruck wird mit einer Regelmutter eingestellt. Der Auslass des Schmierstoffgebers ist mit einem Manometer zur Kontrolle des eingestellten Drucks ausgestattet. Auf der Exzenterwelle im Inneren des Behälters befindet sich ein Abstreifblatt, das den Schmierstoff von der Wandung löst und in den Ansaugbereich befördert.

BETRIEB UND WARTUNG
Prüfen Sie, ob der Schmierstoffbehälter sauber ist. Füllen Sie den Schmierstoffgeber mit dem vorgeschriebenen Schmierstoff. Schließen Sie den Elektromotor über ein Steckerkabel an das Stromnetz an und schalten Sie den Schalter ein. Damit ist der Schmierstoffgeber in Betrieb genommen und sein gleichmäßiger und ruhiger Lauf wird überwacht. Das Fett, das nach der Druckprüfung als Konservierungsmittel im Schmierstoffgeber verblieben ist, wird abgelassen. Fließt das Fett gleichmäßig und ohne Luftblasen aus der Fettpresse ab, kann die Fettpresse verwendet werden. Die erforderliche Druckeinstellung wird bei Bedarf am Überdruckventil vorgenommen. Der Wert des Arbeitsdrucks wird am Manometer des Schmierstoffgebers überprüft. Der Schmierstoff muss nachgefüllt werden, wenn der Schmierstoffstand bis zum Boden des Abstreiferblattes sinkt. Wenn der Schmierstoff vollständig aufgebraucht ist, muss der Schmierstoffgeber entlüftet werden. Der Schmierstoff wird direkt in den Behälter nachgefüllt, wenn der Deckel abgenommen wird. Der Schmierstoff muss beim Einfüllen sauber gehalten werden. Mit Ausnahme des Nachfüllens des Schmierstoffs erfordert der Schmierstoffgeber keine weitere Wartung. Aus Gründen der Betriebssicherheit muss der Zustand des elektrischen Versorgungskabels regelmäßig überprüft werden, um sicherzustellen, dass es nicht beschädigt ist.

TECHNISCHE PARAMETER
Max. Betriebsdruck: 250 bar
Arbeitsdruck: 200 bar
Arbeitsdruckregelbereich: 50 bis 250 bar
Nennfördermenge: 50 cm3/min
Fassungsvermögen des Schmierstofftanks: 30 dm3
Anzahl der Auslässe: 1 (für Fettpresse)
Elektromotor: 380 V
Schmiermittel: Schmierfett max. NLGI - 2, Öl min. 50 mm2.s-1
Betriebstemperatur: - 25 bis 40 C
Gewicht: 50 kg
