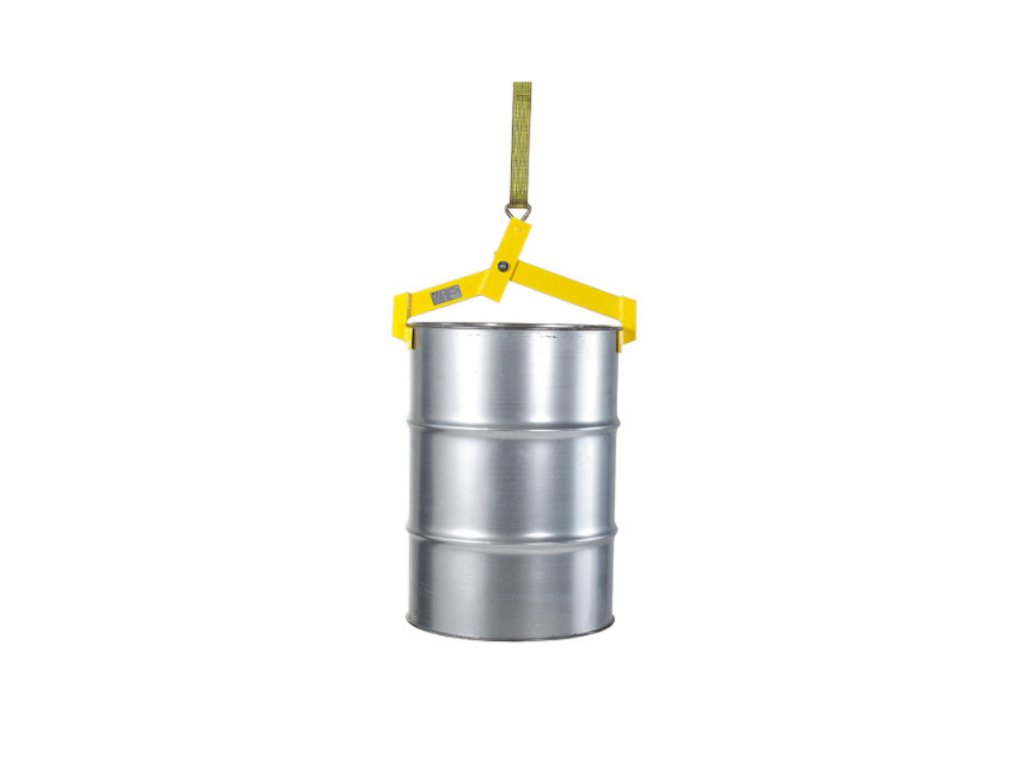

LAUFSCHARNIER VERTIKAL

Detaillierte Produktbeschreibung

- Hergestellt aus Stahl / Stahlblech.
- Vertikale Fassaufhängung - bestehend aus zwei Armen, wobei ein Arm mit einer Gabel mit Scharnierbolzen ausgestattet ist.
- Die Scharnierarme sind durch einen Stift mit einer Buchse miteinander verbunden.
- Beide Arme sind mit Stützbacken zum Anhängen und Greifen der Last ausgestattet.
- Verbindungsstift und Gehäuse sind zinkverchromt.

Version

Die Arme sind aus dünnwandigen Stahlprofilen nach ČSN 42 6936.0 (Güteklasse 11 373) hergestellt. Der Armhalter und die Backen sind aus 5 mm dickem Stahlblech nach ČSN 425308.11 (Güteklasse 11523.10) hergestellt. Die Aufhängetraverse und der Verbindungsstift sind aus Rundstahl mit einem Durchmesser von 20 x 2 nach ČSN 42 5510.2 (Güteklasse 11 523.1) hergestellt. Die Hülse des Verbindungsbolzens ist aus Stahlrohr mit einem Durchmesser von 20 x 2 gemäß ČSN 42 6711.3 (Güteklasse 11 523.1) hergestellt.


Technische Daten

Material
Gewicht: 5,2 kg
Tragfähigkeit: 320 kg
Breite (min/max): 491/663 mm
Tiefe: 180 mm
Höhe: 505 mm
Abmessungen der Last: 572 mm
